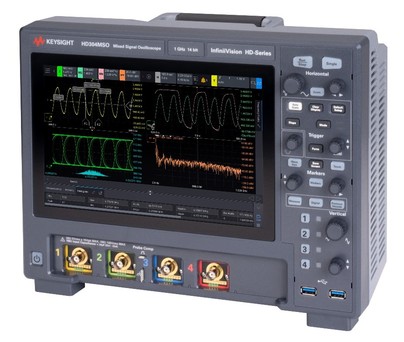

Nové osciloskopy Keysight InfiniiVision HD3

S novými osciloskopy Keysight HD3 změříte i to, co vám doposud zůstávalo skryto. Přinášíme vám funkce, které doposud nebyly ve střední třídě osciloskopů myslitelné:

• Unikátní vertikální rozlišení díky 14 bitovým A/D převodníkům
• Uvidíte i ty nejmenší signály díky úrovni šumu pouze 50 µVRMS
• Neunikne vám žádná změna signálu díky rychlosti měření 1,3 milionu stop/s a to při jakémkoli nastavení osciloskopu
• Zaznamenáte dlouhé časové úseky signálu díky paměti až 100 milionů bodů/kanál

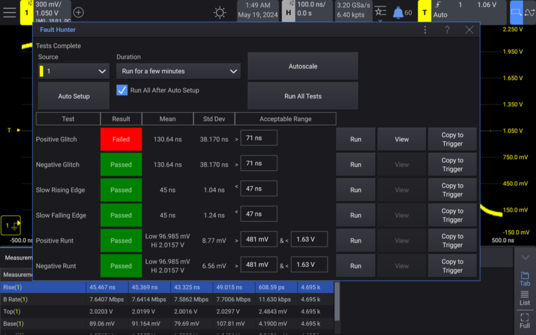

• Nástroj Keysight Fault Hunter pro automatické vyhledávání chyb a anomálií v měřeném signálu
• Pokročilé nástroje pro analýzu měřeného signálu jako FFT, histogramy či analýza frekvenční odezvy (Bode plot)

Nepřekonatelné vertikální rozlišení
Klíčovým komponentem pro dosažení vysoké vertikální přesnosti je A/D převodník. Vyšší počet bitů A/D převodníku znamená vyšší vertikální rozlišení, což znamená přesnější zobrazení signálu. Například osciloskop s 12bitovým A/D převodníkem může analogový vstup převést do 4.096 jedinečných úrovní (2¹² = 4.096). Každý další bit zdvojnásobuje počet úrovní převodu. Osciloskopy se 14bitovým A/D převodníkem mohou analogový vstup převést do 16.384 úrovní (2¹⁴ = 16.384), což je čtyřnásobek rozlišení osciloskopů s 12bitovým A/D převodníkem a 64násobek rozlišení 8bitového A/D převodníku.

Uvidíte i ty nejmenší signály díky úrovni šumu pouze 50 µVRMS
Všechna elektronická zařízení, včetně osciloskopů, generují určitou úroveň šumu. Důležité je tento šum co nejvíce potlačit. Nižší úroveň šumu znamená, že osciloskop je schopen přesně změřit i velice malé signály. Osciloskopy Keysight InfiniiVision HD3 mají úroveň šumu pouze 50 µVRMS v šířce pásma 1 GHz. Tuto úroveň šumu lze ještě dále potlačit pomocí omezení šířky pásma či průměrováním měřeného signálu.

Pokročilé možnosti analýzy
S osciloskopy Keysight HD3 signály nejen změříte, ale můžete je podrobně analyzovat pomocí celé řady nástrojů:

• Analýza signálu ve frekvenční doméně pomocí FFT
• Rychlé porovnání měřeného signálu s referenčními průběhy pomocí maskových testů
• Statistická analýza měření, histogramy
• Analýza frekvenční odezvy (Bode plot)
• Automatické vyhledávání uživatelem definovaných jevů, chyb či anomálií v signálu pomocí nástroje Fault Hunter

7 přístrojů v jednom
Keysight HD3 není jen osciloskop, je to vlastně až 7 různých přístrojů v jednom:

• Osciloskop se 2 nebo 4 kanály
• Logický analyzátor s 16 digitálními kanály
• Protokolový analyzátor
• Analyzátor frekvenční odezvy (Bode plot)
• 100 MHz funkční/arb generátor
• Digitální voltmetr
• 8 místný čítač

Jak si sestavit svůj osciloskop Keysight HD3?

1. Zvolte základní model podle počtu analogových kanálů

• HD302MSO 2 kanály, 200 MHz šířka pásma, 20 Mbodů paměť
• HD304MSO 4 kanály, 200 MHz šířka pásma, 20 Mbodů paměť

Součástí dodávky každého osciloskopu jsou pasivní sondy N2843A 500 MHz, 10:1, 11 pF v počtu odpovídajícím počtu analogových kanálů osciloskopu.

2. Pokud potřebuje větší frekvenční rozsah než 200 MHz, zvolte patřičné rozšíření

Pro 2 kanálový model HD302MSO:

• HD3BW-001 šířka pásma 350 MHz
• HD3BW-002 šířka pásma 500 MHz
• HD3BW-003 šířka pásma 1 GHz

Pro 4 kanálový model HD304MSO:

• HD3BW-007 šířka pásma 350 MHz
• HD3BW-008 šířka pásma 500 MHz
• HD3BW-009 šířka pásma 1 GHz

3. Pokud potřebujete delší paměť než 20 Mbodů/kanál, zvolte patřičné rozšíření

Pozor!!! Ke všem osciloskopům Keysight HD3 zakoupeným do 31.12.2024 poskytujeme zdarma rozšíření paměti na 100 Mbodů (HD3MEM-100)!

• HD3MEM-050 paměť 50 Mbodů/kanál
• HD3MEM-100 paměť 100 Mbodů/kanál

4. Pokud potřebujete analyzovat sériové sběrnice, vyberte si následující sw balíčky

• HD300EMBA analýza sběrnic I2C, SPI, UART (RS232/422/485)
• HD300AUTA analýza sběrnic CAN, CAN FD, CAN XL, LIN

5. Další doplňky a rozšíření

• HD3MSO sonda k 16kanálovému internímu logickému analyzátoru
• HD3WAVEGEN 100 MHz funkční/arb generátor
• HD3COVER kryt čelního panelu
• HD3CASE brašna na osciloskop
• HD3RACK sada pro montáž do 19“ racku

Šířku pásma osciloskopů, záznamovou paměť, dekódování sběrnic nebo interní 100 MHz generátor můžete kdykoliv dodatečně přidat pomocí zakoupení příslušné softwarové licence.
